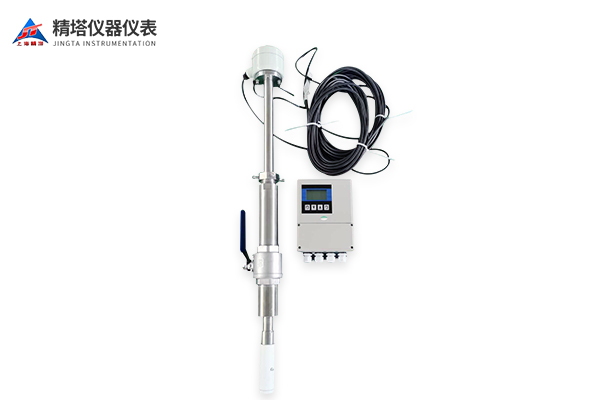

插入式分體電磁流量計
插入式分體電磁流量計基于法拉第電磁感應定律，利用電磁場與導體運動產生的渦流之間的相互作用來測量流體的流速。該儀器由傳感器和轉換器兩部分組成，傳感器插入管道內，通過兩個電極產生的磁場和渦流感應進行流速測量，然后將信號傳輸給轉換器進行處理和顯示。
咨詢熱線：021-5608 9855
聯系我們
JT系列電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量。
| 測量介質： | 污水、自來水、強酸強堿、泥漿、礦漿等導電液體 |
| · 量程范圍： | 0.1-15m/s |
| · 輸出信號： | 4～20mA、脈沖/頻率 |
| · 精度等級： | 0.5級、1.0級 |
| · 介質溫度： | -20～+160℃ |
| · 防爆等級： | ExdiaⅡ CT6 Gb |
| · 防護等級： | IP65，IP67，特殊訂制最高可達IP68 |
插入式分體電磁流量計是一種常用于測量液體流量的儀表，它通過應用電磁感應原理實現流量的準確測量。
工作原理：
插入式分體電磁流量計基于法拉第電磁感應定律，利用電磁場與導體運動產生的渦流之間的相互作用來測量流體的流速。該儀器由傳感器和轉換器兩部分組成，傳感器插入管道內，通過兩個電極產生的磁場和渦流感應進行流速測量，然后將信號傳輸給轉換器進行處理和顯示。
電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。
當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。
公式中：
K-與磁場分布及軸向長度有關的系數 B-磁感應強度
V-導電液體平均流速 D-電極間距(測量管內直徑)
產品特點：
測量不受流體密度、粘度、溫度、壓力和電率變化的影響;
測量管內無阻流部件，無壓損，直管段要求低，對漿液測量有獨特的適應性。
公稱通徑DN6-DN3000覆蓋范圍寬，襯里和電極有多種選擇，能適用多種測量介質，具有良好的耐腐蝕性和耐磨損性;
轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小;
轉換器采用32位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1，可以根據用戶實際需要在線修改量程;
高清晰度背光LCD顯示，中英文菜單操作可選，使用方便，操作簡單，易學易懂;
具有RS485-MODBUS、RS232、Hart和Profibus等數字通訊信號輸出(選配);
具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能;
采用SMD器件和表面安裝(SMT)技術，電路可靠性高;
紅外手操器操作，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配);
內部有三個計量器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄掉電時間(選配);
可用于相應的防爆場合;
技術參數：
| 執行標準公稱通經（mm）（特殊規格可定制） | 電磁流量計（JB/T9248-2015） |
| 管道式四氟襯里：DN15-DN2000 | |
| 管道式橡膠襯里：DN65-DN3000 | |
| 管道式F46襯里：DN4-DN600 | |
| 流動方向 | 正，反，凈流量 |
| 量程比 | 150:1 |
| 重復性誤差 | 測量值的±0.2% |
| 精度等級 | 0.5級，1.0級 |
| 襯里耐溫 | 常規橡膠襯里：-20～+60℃ |
| 高溫硅氟襯里：-20～+150℃ | |
| 聚四氟乙烯襯里：-20～+120℃ | |
| F46/PFA襯里：-20～+180℃ | |
| 額定工作壓力（高壓可定制） | DN6～DN50≤4.0MPa |
| DN65～DN300≤1.6MPa | |
| DN350～DN1000≤1.0MPa | |
| DN1200～DN3000≤0.6MPa | |
| 流速范圍 | 0.1-15m/s |
| 電導率范圍 | ≥20μs/cm |
| 信號輸出 | 4～20mA，脈沖/頻率 |
| 通訊輸出 | RS485-MODBUS、RS232、Hart、Profibus，GPRS |
| 供電電源 | 220VAC或24VDC |
| 要求直管段長度 | 上游≥5DN，下游≥3DN |
| 連接方式（其他可特定） | 流量計與配管之間采用法蘭連接 |
| 防護等級 | IP65，IP67，特殊訂制最高可達IP68 |
| 環境溫度 | -25～+60℃ |
| 相對濕度 | 5%～95% |
| 消耗總功率 | 小于15W |
產品優勢：
1. 準確性高：插入式分體電磁流量計采用先進的電磁感應技術，能夠?qū)崿F(xiàn)高精度的流速和流量測量，具有較低的誤差率。
2. 安裝簡便：相比于傳統的法蘭連接式電磁流量計，插入式分體電磁流量計的安裝更加簡便，無需打開管道或切斷流體流動。
3. 維護方便：傳感器可拆卸并單獨清洗，不需要停機維護，降低了維護成本和停工時間。
4. 適應性強：插入式分體電磁流量計適用于各種管徑和流體介質，能夠滿足不同應用場景的需求。
5. 耐腐蝕性好：該儀表通常采用耐腐蝕材料制造，能夠適應酸堿性強、腐蝕性較高的流體介質。
應用領域：
1. 工業流程控制：插入式分體電磁流量計廣泛應用于工業流程控制領域，如化工、石油、冶金、食品等行業，用于監測和控制工藝流體的流速和流量。
2. 水處理與供水系統：該儀表可用于水處理設施和供水系統中，用于監測和調節供水管道中的流量，保證供水系統的正常運行和水質穩定。
3. 環境監測：插入式分體電磁流量計可用于環境監測中，例如污水處理、河流水質監測等，對流體流速和流量進行準確測量，以評估環境狀況和監控水資源利用情況。
插入式分體電磁流量計以其準確性高、安裝簡便、維護方便和適應性強等優勢，在工業流程控制、水處理與供水系統以及環境監測等領域得到廣泛應用。隨著技術的不斷發展，插入式分體電磁流量計將進一步提高測量精度和適應性，為流量測量領域帶來更多的創新和便利。
