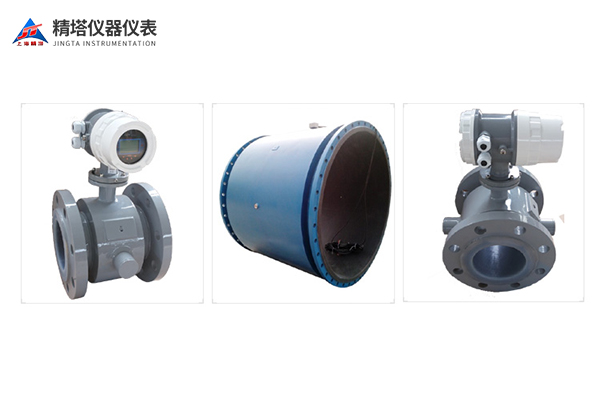

刮刀式電磁流量計
電磁流量計(Electromagnetic Flowmeters，簡稱EMF)，電磁流量計是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。電磁流量計是應用電磁感應原理，目前廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等領域。
咨詢熱線：021-5608 9855
聯系我們
JT系列電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量。
| 測量介質： | 污水、自來水、強酸強堿、泥漿、礦漿等導電液體 |
| · 量程范圍： | 0.1-15m/s |
| · 輸出信號： | 4～20mA、脈沖/頻率 |
| · 精度等級： | 0.5級、1.0級 |
| · 介質溫度： | -20～+160℃ |
| · 防爆等級： | ExdiaⅡ CT6 Gb |
| · 防護等級： | IP65，IP67，特殊訂制最高可達IP68 |
電磁流量計利用法拉第電磁感應原理來測量液體流量。當導電的液體通過電磁流量計時，流體中的電流會在磁場的作用下產生一個電壓信號。根據法拉第電磁感應定律，該電壓信號與液體的流速成正比。通過測量電壓信號的大小，可以準確計算出液體的流量。
電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。
當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。
公式中：
K-與磁場分布及軸向長度有關的系數 B-磁感應強度
V-導電液體平均流速 D-電極間距(測量管內直徑)
產品特點：
測量不受流體密度、粘度、溫度、壓力和電率變化的影響;
測量管內無阻流部件，無壓損，直管段要求低，對漿液測量有獨特的適應性。
公稱通徑DN6-DN3000覆蓋范圍寬，襯里和電極有多種選擇，能適用多種測量介質，具有良好的耐腐蝕性和耐磨損性;
轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小;
轉換器采用32位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1，可以根據用戶實際需要在線修改量程;
高清晰度背光LCD顯示，中英文菜單操作可選，使用方便，操作簡單，易學易懂;
具有RS485-MODBUS、RS232、Hart和Profibus等數字通訊信號輸出(選配);
具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能;
采用SMD器件和表面安裝(SMT)技術，電路可靠性高;
紅外手操器操作，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配);
內部有三個計量器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄掉電時間(選配);
可用于相應的防爆場合;
技術參數：
| 執行標準公稱通經（mm）（特殊規格可定制） | 電磁流量計（JB/T9248-2015） |
| 管道式四氟襯里：DN15-DN2000 | |
| 管道式橡膠襯里：DN65-DN3000 | |
| 管道式F46襯里：DN4-DN600 | |
| 流動方向 | 正，反，凈流量 |
| 量程比 | 150:1 |
| 重復性誤差 | 測量值的±0.2% |
| 精度等級 | 0.5級，1.0級 |
| 襯里耐溫 | 常規橡膠襯里：-20～+60℃ |
| 高溫硅氟襯里：-20～+150℃ | |
| 聚四氟乙烯襯里：-20～+120℃ | |
| F46/PFA襯里：-20～+180℃ | |
| 額定工作壓力（高壓可定制） | DN6～DN50≤4.0MPa |
| DN65～DN300≤1.6MPa | |
| DN350～DN1000≤1.0MPa | |
| DN1200～DN3000≤0.6MPa | |
| 流速范圍 | 0.1-15m/s |
| 電導率范圍 | ≥20μs/cm |
| 信號輸出 | 4～20mA，脈沖/頻率 |
| 通訊輸出 | RS485-MODBUS、RS232、Hart、Profibus，GPRS |
| 供電電源 | 220VAC或24VDC |
| 要求直管段長度 | 上游≥5DN，下游≥3DN |
| 連接方式（其他可特定） | 流量計與配管之間采用法蘭連接 |
| 防護等級 | IP65，IP67，特殊訂制最高可達IP68 |
| 環境溫度 | -25～+60℃ |
| 相對濕度 | 5%～95% |
| 消耗總功率 | 小于15W |
應用領域：
電磁流量計廣泛應用于化工、石油、水處理、食品和制藥等領域。常見的應用包括流程監測、水資源管理、排放控制、供暖系統和冷卻系統等。
選型注意事項：
1. 流量范圍：根據實際需求選擇合適的流量范圍，確保電磁流量計在正常工作范圍內。
2. 介質性質：考慮液體的電導率、溫度、壓力以及腐蝕性等特性，在選型時選擇合適的電磁流量計材質和襯里材料。
3. 安裝條件：根據管道直徑、流速要求和安裝空間等因素，選擇合適的電磁流量計安裝方式（插入式、側裝式等）。
4. 環境要求：考慮工作環境的溫度、濕度、震動等因素，選擇具有良好耐環境能力的電磁流量計。
5. 功能要求：根據實際應用需要，選擇具備報警功能、遠程監測和通信接口等特點的電磁流量計。
