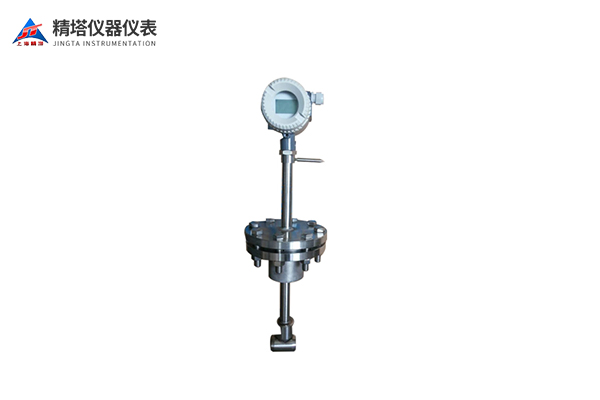

插入式渦街流量計

LUGB型插入式渦街流量傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。

廠家直銷規格齊全精益求精一站式服務

聯系我們

產品介紹

適用介質：蒸汽、氣體、液

體儀表精度：±1.0%R, ±0.5%R,

儀表材質：不銹鋼

現場液晶顯示：帶

口徑范圍：DN200—DN1500mm

工作原理：

按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。

儀表特點：

a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。

b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。

c.壓力損失小，量程范圍寬，范圍度達1:25。

d.無可動部件，長期穩定，結構簡單便于安裝和維護。

技術參數：

公稱通經（mm）	200，250，300， 400，500，600，800， 1000，1200，1500
儀表規格	簡易插入式	球閥插入式
拆裝方式	斷流后拆裝	不需斷流，關閉球閥后即可拆裝
儀表型號	A型	B型
精確度	±2.5%	±2.5%
量程比	1:10；1:15	1:10；1:15
顯示器	可選	可選
輸出信號	可選：脈沖或4-20mA	可選：脈沖或4-20mA
信號線接口	內螺紋M20×1.5	內螺紋M20×1.5
通訊接口	可選RS485	可選RS485
供電電源	傳感器：+12VDC 、+24VDC（可選）變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池	傳感器：+12VDC 、+24VDC（可選）變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	STVPV3×0.3（三線制），2×0.3（二線制）	STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m	≤500m
防爆等級	可選ExdIIBT6或ExiaIICT4	可選ExdIIBT6或ExiaIICT4
防護等級	IP65	IP65
允許振動加速度	1.0g	1.0g
阻力損失系數	Cd<2.6	Cd<2.6
整機功耗	＜1W	＜1W
儀表材質	1Cr18Ni 9Ti	1Cr18Ni 9Ti
公稱壓力	PN1.6Mpa；PN2.5Mpa	PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）	－40～+250℃	－40～+250℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

測量范圍：
